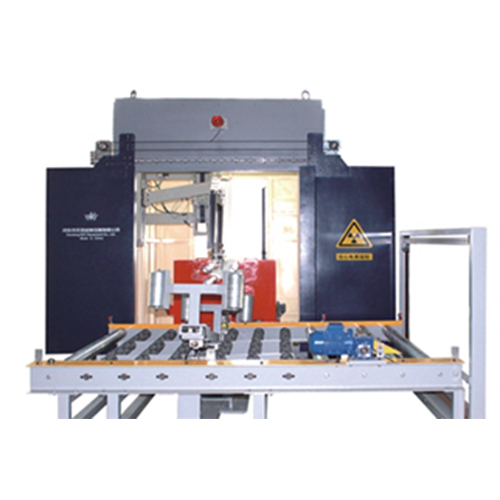

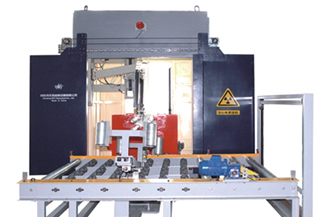

D.SeeLT型工業X射線輪胎檢測成像系統

　　CLT系列工業X射線輪胎檢測成像系統是丹東市無損檢測設備有限公司經過多年潛心研發的科技成果，針對國內用戶而量身定制的一套在線流水檢測設備。

該輪胎檢測成像系統是我公司針對輪胎生產廠家而量身定制的一套在線流水檢測設備，其采用的數字成像系統可以清晰的顯示輪胎內部胎體簾線間距不規則、胎體徑向變形、接頭開及并差及不正等內部缺陷，全自動無盲區地反映輪胎的內部質量，確保輪胎的安全性。

　　CLT系列工業X射線輪胎檢測成像系統是丹東市無損檢測設備有限公司經過多年潛心研發的科技成果，針對國內用戶而量身定制的一套在線流水檢測設備。輪胎X射線在線檢測設備主要是用來檢測卡車、轎車、載重車、工程車等輪胎，采用線陣探測器數字成像，其高分辨率的圖像可以清晰地顯示輪胎內部脫層、氣泡以及包括金屬在內的各種物理的性狀，從而準確發現輪胎的缺陷部分和夾雜在其中的雜質，確保輪胎的安全性。輪胎作為一種重要的汽車零部件和消耗品，市場競爭相當激烈，但是X射線輪胎檢測領域長久以來一直由國外廠家所壟斷，其高額的價格使我國輪胎的成本無法進一步降低，限制了我國整個輪胎行業競爭力的提升。

　　我們采用英國GULMAY原裝進口高頻高壓發生器，作為世界上領先的工業X射線高壓系統制造廠家之一,GULMAY公司擁有30多年的研發和制造經驗,不但為全球X射線探傷領域的用戶提供種類繁多的標準型號發生器產品,還根據個別客戶的要求提供定制服務。GULMAY公司不斷地致力于技術上的創(chuàng )新,最近的一項成果是通過使用RS232,RS422,以太網或USB接口實現了發生器內嵌式軟件控制,這是GULMAY產品的又一大新的特色,同時也使GULMAY產品更加被世界范圍內的用戶所認可。

　　數字X射線U-形成像系統為輪胎的全面檢測提供了完美獨特的設計:輪胎只需要旋轉一周,就完成了整個輪胎的全面檢查。 U-形X射線成像器是專門為對卡車或轎車等輪胎進行數字式檢查而設計和開發的。U-形設計利用NTB線陣X射線成像技術的同時,又融合了CMOS 技術。U-形成像器包括多個單個的成像元件,這些成像元件呈U-形無縫排列,實現了對整個輪胎的全面檢查。通過變化分辨率（0.25mm-1.3mm）,U-形設計不但適用于研究可開發之用,而且便于輪胎制造行業的應用。高達80m/min的掃描速度使U-形成像器保證了輪胎檢測的高效率、高產量,因此可將它直接用于生產過程以保證產品質量;12BitA/D轉換提供了4096灰度級的高分辨率X射線圖像,由于U-形成像器外觀設計緊湊、堅固、重量輕等特點使它更適于操作者系統。

　　X射線成像集成軟件能夠對圖像和數據進行評估、處理、存儲、傳送或將圖像用做說明憑證。在對輪胎進行檢測時,X射線圖像在線全屏上下滾動顯示。軟件特性之一是自動Look Up Table(LUT):自動LUT顯示出每個輪同理想的輪胎的最佳對比。檢測不同類型的輪胎不需要手工對LUT進行調整。在提供的軟件庫的幫助下,可以使U-形成像器與其它的程序結合使用,這樣就為個別客戶實現了自動輪胎檢測的個性化服務。

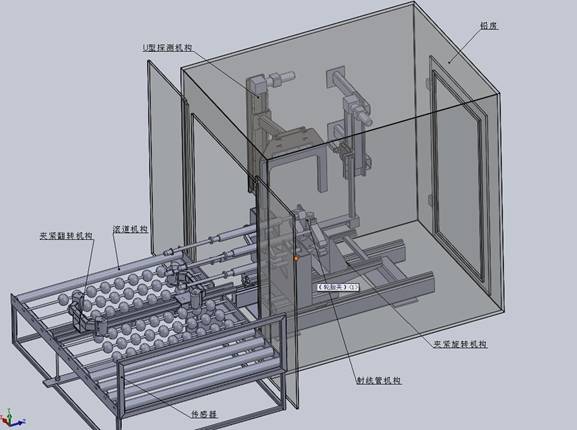

　　機械系統主要由輥道機構、夾緊翻轉機構、夾緊旋轉機構、射線管機構、U形線陣探測器機構等組成，整體機構設計充分考慮到生產流水作業的便捷性和高效性，電控系統以PLC為控制核心，提高抗干擾能力和控制精度，確保系統運行穩定可靠。

　　被檢輪胎參數：

　　內徑：13-26英寸（330-660mm)

　　外徑：495-1372mm

　　胎寬：150-508mm

　　胎重：最大約100kg
