工業X射線探傷機加速器的研究進展之回旋加速器

　　常見的加速器就是電子槍?zhuān)Ｓ糜陉帢O射線管中。用單個電子槍需要很高的電壓才能使粒子速度達到要求。然而用電子槍排成隊列井使粒子依次通過，則只需要不高的電壓。這時粒子通過一個電子槍就獲得一份能量。這種由電子槍陣列組成的裝置叫線性加速器?？梢韵胂蟮玫骄€(xiàn)性加速器是相當長的。

      而回旋加速器只用一個電子槍?zhuān)箮щ娏Ｗ右淮斡忠淮蔚赝ㄟ^(guò)它。簡單的回旋加速器由兩個D形的銅質腔組成。一個高頻振蕩器跨接于兩個腔之間。顯然，只有兩個腔之間的空隙中才存在電場，帶電粒子也只有通過空隙時才獲得能量。兩個腔被密封在真空室中，以減小與空氣分子碰撞而引起的能量損失。整個裝置被放在均勻磁場中。

      當電荷被空隙中的電場加速進入某一個D形腔時，加速過程開始，一旦電荷進入該腔，將沿半圓形路徑運動。腔中沒有電場，所以帶電粒子速度保持不變。如果振蕩器的頻率與回旋頻率相同，那么，陶瓷X射線管帶電粒子到達空隙的時候外加電壓極性正好改變，空隙中的電場方向隨之改變，使粒子得到加速又進入另一D形腔，這時粒子運動的半徑也就大了一些。這樣，粒子每次通過空隙都獲得一些動能，從而進入更大半徑的運動軌道。這一過程一直重復到粒子從D形腔的邊界射出。帶電粒子的動能與D形腔的半徑有關。當磁通密度給定時，帶電粒子的動能只能靠腔半徑的增大而增大。但增大腔的半徑，回旋加速器中電磁鐵的體積和成本都要增加。

      為了限制成本，可同時調整振蕩器的頻率和磁通密度使帶電粒子的軌道半徑達到要求，這樣的設計允許使用環形電磁鐵，就能節省一筆巨大的開支。

     丹東探傷機回旋加速器是一種粒子沿圓弧軌道運動的諧振加速器，離子在恒定的強磁場中，被固定頻率的高頻電場多次加速，獲得足夠高的能量。1930年，勞倫斯提出了回旋加速器的工作原理，1932年，第一臺直徑為27厘米的回旋回速器投入運行，它能將質子加速到1兆電子伏。帶電粒子加速器自30年代問世以來，主要是朝更高能量的方向發展。

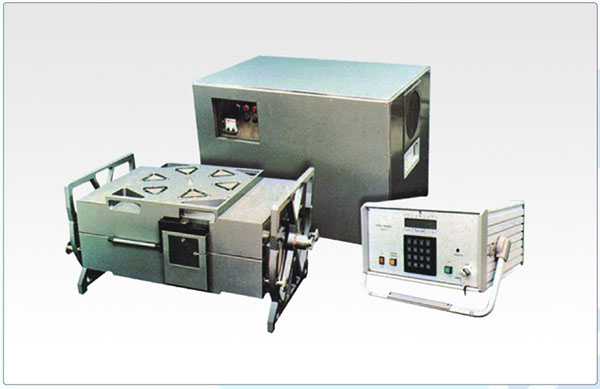

      我公司生產的MIB4/MIB7.5感應式電子回旋加速器屬高能X射線源，適用于建筑工地、造船、石油、氣體管道焊接質量和封閉管件、動力裝置、鍋爐及壓力容器、橋梁支架等大厚度材料和部件的無損檢測。MIB-4D/MIB7.5-300型雙能電子回旋加速器是一款適用于集裝箱安檢檢測系統（CIS）的高能脈沖式X射線源，能夠對特殊核材料、毒品、爆炸物等各類危險品進行有效物質識別，有效提升輻射成像檢測的技術水平，提高對特異物質（核材料、毒品、爆炸物等危禁品）的探測準確率，為海關、民航及其他行業提供更強有力的高科技安檢工具，正在成為世界安檢領域的迫切需求。

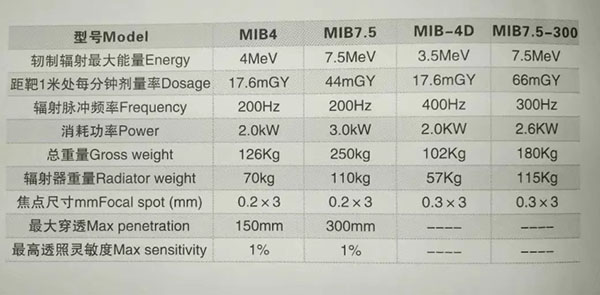

      主要參數及性能指標如下：
