工業X射線探傷機加速器的研究進展之直線加速器

工業x射線探傷機加速器的趨勢分析

　　近十多年來，世界上射線探傷加速器的發展十分迅速。一方面工業發達國家擁有的探傷加速器臺數迅增，另一方是探傷加速器的性能，特別是在小型化和可靠性方面，也取得了顯著的進展。已由過去的好幾噸重減輕到幾百公斤，甚至只有幾十公斤，某些小型駐波電子直線加速器可以可靠地工作十年以上。一般探傷加速器，包括高壓加速器、電子感應加速器、電子直線加速器和電子迥轉加速器四種。目前，已被電子直線加速器所取代。當前世界上主要探傷加速器已系列化；商品化，特別是電子直線加速器，在高能射線探傷的電子能量范圍內，可輸出很強的x射線，已能滿足一般探傷的需要，故已基本定型。探傷加速器的發展趨勢主要是完善和提高實用能力和性能，力爭把高靈敏度，高生產率，經濟性和通用性有機地結合起來，即趨向小型化、高可靠性，長壽命，低成本。 近十多年來。小型化取得了重大發展。由于采用邊耦合的駐波電子直線加速器，使原來的行政電子直線加逮器輻射頭晦體積、重量及電源功串都分別減小了50%以上，其加速器的結構尺寸變小，體積重量已減小。影響使用壽命的主要因素是管內真空、陰極及其熱電子：影響可靠性的主要因素是管子真空度、電路工作狀態、電子能量和輸出x射線強度的波動。

　　因此，采用了全金屬—陶瓷全密封的加速管結構，通過高溫釬焊或氬弧焊等電真空工藝連接成不可拆卸的不漏氣的整體，并采用無油超高真空排氣技術和長時間高溫烘烤工藝以徹底去氣與排氣，采用固體電路或集成電路標準插件板。另外采用鎖相自動頻率控制系統可以使磁控管的工作頻率總是等于加速管的諧振頻率，使機器處于工作狀態，大大減小了有關性能的波動，使可靠性提高。我公司采用了上述措施，生產的HLA系列電子直線加速器性能穩定，操作簡便，工作可靠。 雖然邊耦合駐波加速結構性能良好，但結構復雜。目前，世界各國都力圖采用多種方案來簡化結構。我公司HLA系列視頻電子直線加速器采用新型加速結構，不需要外聚焦系統，X射線焦斑尺寸小于1.1毫米，該系列產品主要用于新型高能工業CT系統，國內外廣泛客源中已獲取優質的評價。

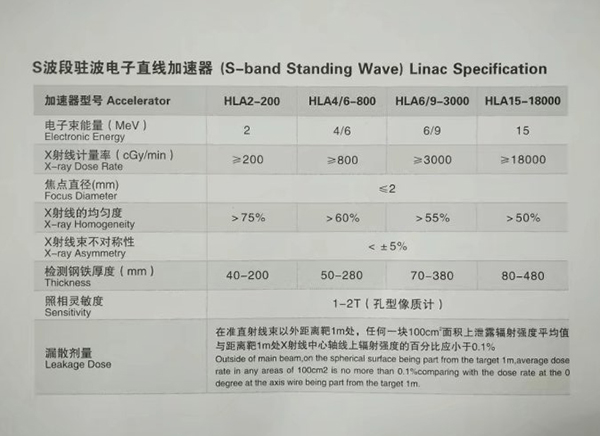

主要性能指標如下：

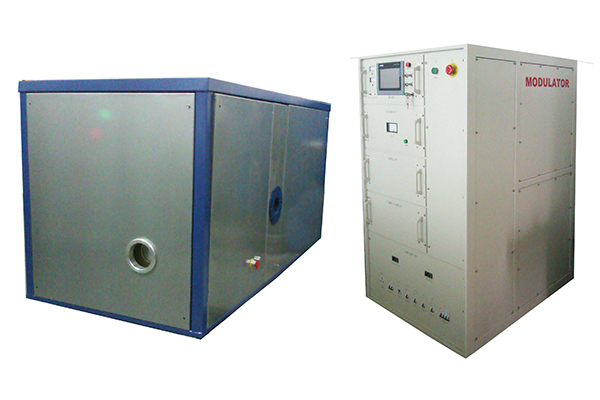

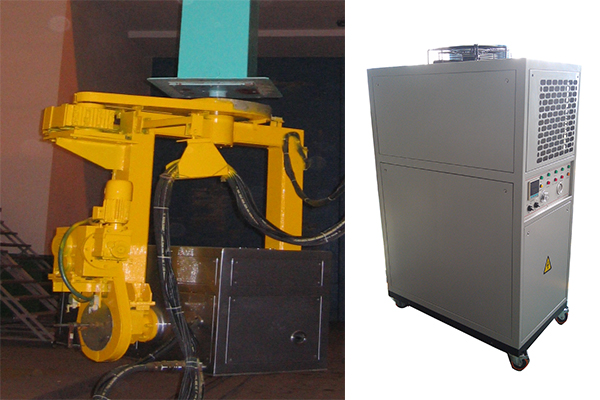

產品圖樣賞析
