山西車輛快速成像檢測設備

 車輛快速成像檢測設備

產品內容：

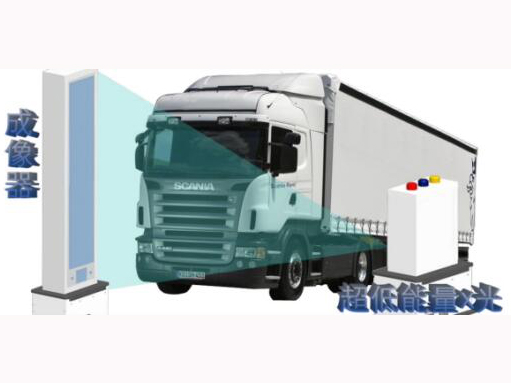

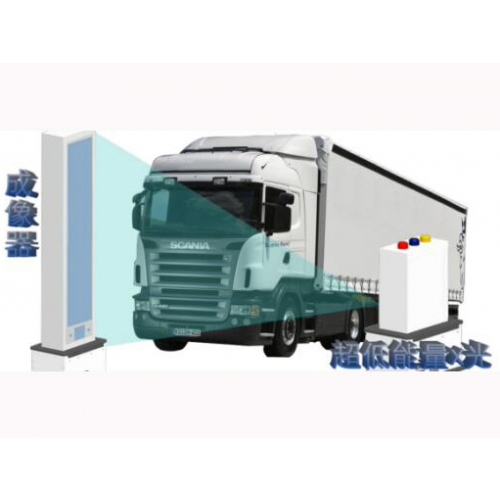

　　我公司生產的車輛快速成像檢測設備，采用先進的低能量X射線成像技術，主要由X射線源（鈷60）、采集成像設備、主控機和其它輔助部分組成，設備工作時，射線束穿透被檢測車箱，被射線采集設備接收；根據接收的射線強弱度的不同，經由主控中心進行數據處理后車箱內成像圖像、在前端顯示屏上顯示出來，供檢測人員查看并判斷車箱所裝貨物是否符合標準。

丹東探傷機設備組成

　?。?）X射線源（鈷60）及固體或氣體探測器

　?。?）圖像采集與處理系統

　?。?）自動控制系統

　?。?）車牌識別抓拍系統

　?。?）靜態衡計重系統

　?。?）輻射防護系統

　?。?）機械裝置/引導及防撞裝置

　?。?）后臺稽核系統

　?。?）內部對講系統

軟件介紹

　　局部放大（1/4x，1/2x，1x，2x，4x）、偽彩色、動態灰度

　　直方圖均衡、透鏡、邊緣增強、亮度掃描、吸收率漸變等

　　圖片格式:專用格式，可轉化為JPG、BMP等常用格式

　　圖像文件:約為2MB

　　存儲容量:一次可存儲300000輛車的圖像，專用圖像數據庫容量256GB，圖像可保存兩年,圖像傳輸圖像可遠距離傳輸。

檢測流程介紹

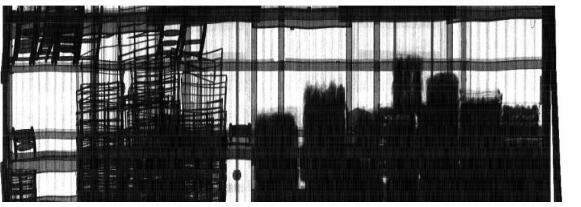

（1）射線透射成像

　　設置限速牌提醒司機將車輛速度控制在15Km/h以下通過檢查通道，車輛可以3Km/h-15Km/h的速度駛過檢查通道。系統在檢測到車輛到來后，自動避讓駕駛室，然后開啟射線對車廂進行檢測并成像，所成圖像應對掃描車輛貨物可以清晰辨認，圖像立即發送到后臺計算機屏幕上。

（2）車牌識別、車輛計重

　　車牌識別系統自動識別被檢車輛的車牌并抓拍，車輛掃描成像后停放在靜態衡上計重，計重信息與車牌信息同時分送至收費系統計算機和檢測系統后臺計算機系統。車牌信息、稱重信息和掃描圖像應該自動綁定在一起并存儲，并便于檢索，以備后期收費稽查使用。

（3）圖像檢查

　　被檢車輛進入檢測通道后停車，此時圖像檢查員(當班收費員)在圖像檢查站對掃描圖像進行檢查，根據屏幕顯示的圖像情況，結合申報貨物類別，并對比相關同類物品成像示例（系統預設）綜合判斷是否符合綠通車規定。

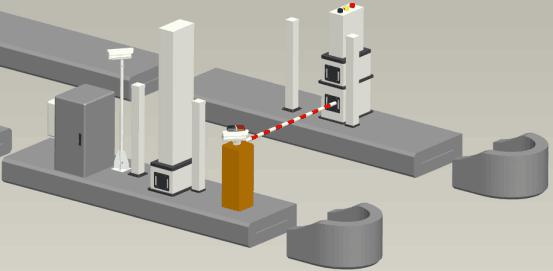

　　檢測系統控制室,設置在安裝檢測設備車道的收費亭內，除檢測系統控制室圖像檢查系統外，另需在收費站監控室設置一套稽核系統，監控員可對綠通車輛的掃描圖像、車牌信息、計重信息及綠通車輛判定結果進行稽核，并可以設置時間段對掃描圖像等進行備份；系統掃描圖像可實時上傳至收費站監控室。

　　檢測系統控制室后臺處理計算機應具備較強的圖像處理能力，運行速度快速流暢，掃描圖像可保存一年，并且可以備份到光盤等可移動存儲介質。

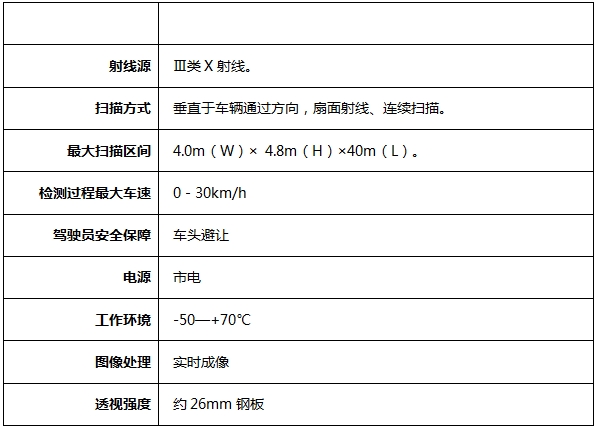

主要參數

產品特點

　　? 采用超低能量X射線裝置，工作人員年輻射量遠小于相關標準（GB18871-2002《電離輻射防護與輻射源安全基本標準》規定的職業照射限值20 mSv/年 和公眾照射劑量限值1 mSv/年）；

　　? 設備小巧、安裝方便、費用低廉；

　　? 全面的安全保障設備；

　　? 模塊化結構設計，便于升級與維護；

　　? 7×24小時不間斷運行，8年以上使用壽命。
